Popis
Detailní popis produktu

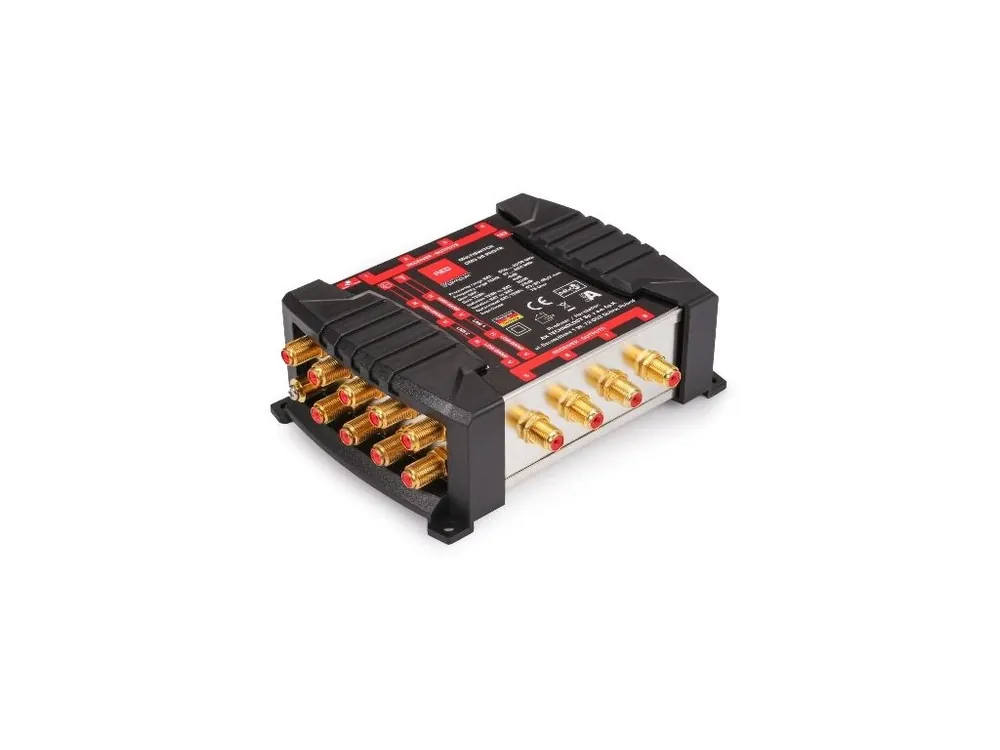

Multipřepínač je určen k rozšíření instalace vnitřní antény televizního systému
satelit DVB-S2 z libovolných dvou satelitů, jako jsou Hotbird a Astra
pozemní DVB-T2.
Zařízení umožňuje přijímat programy ze dvou satelitů a připojit až 8 satelitních přijímačů.
Nastavení útlumu pozemního televizního signálu
Pozlacené konektory výrazně snižují ztráty signálu při připojení anténního kabelu,
a žádné oxidační jevy. Multipřepínač automaticky rozpoznává typ signálu, kterým bude
přešel na tunery.
Instalace by měla zahrnovat připojení multipřepínače k ??satelitní anténě s průměrem ne menším
než 0,8 ma Quatro LNB a pozemní televizní anténa.
Oddělení satelitních a pozemních signálů přicházejících z multipřepínače se provádí pomocí soketů
koncoví odběratelé.
Převaděče Quatro a prodejny odběratelů jsou k dispozici v našem obchodě.
Multipřepínač je napájen z externího zdroje napájení, takže je eliminován
fenomén zvýšené provozní teploty, který je častou příčinou poškození zařízení.
Při instalaci zařízení je třeba zohlednit stávající instalační podmínky pro napájení:
umístění mimo vliv povětrnostních podmínek
ochrana proti neoprávněnému přístupu
dostatečné větrání
Spojení:
jeden nebo dva konvertory Quatro
Pozemní anténa DVB-T
8 sat tunerů
Technická data:
Frekvenční rozsah SAT: 950-2200 MHz
Frekvenční rozsah TER: 47-862 MHz
SAT zisk (950-2150 MHz): -6 dB
TER zisk (47-862 MHz): -4 dB
Separace SAT na TER: 30 dB
Separace TER na SAT: 28 dB
H / V polarizační separace: 25 dB
Maximální výstupní úroveň SAT: 95 dBuV
Maximální výstupní úroveň TER: 85 dBuV
Vstupní / výstupní impedance: 75 Ohm
Přepínání polarity / pásma: 13V / 18V 13V / 22 kHz-18V / 22 kHz
Síťové napájení: 230 V AC 50 Hz
Pracovní teplota: 0 … + 55 oC
Rozměry: 155 x 130 x 52 mm (skutečné rozměry)
Sada obsahuje:
Multipřepínač
Napájecí klíč pro zašroubování F konektoru
AC adaptér
Originální balení
