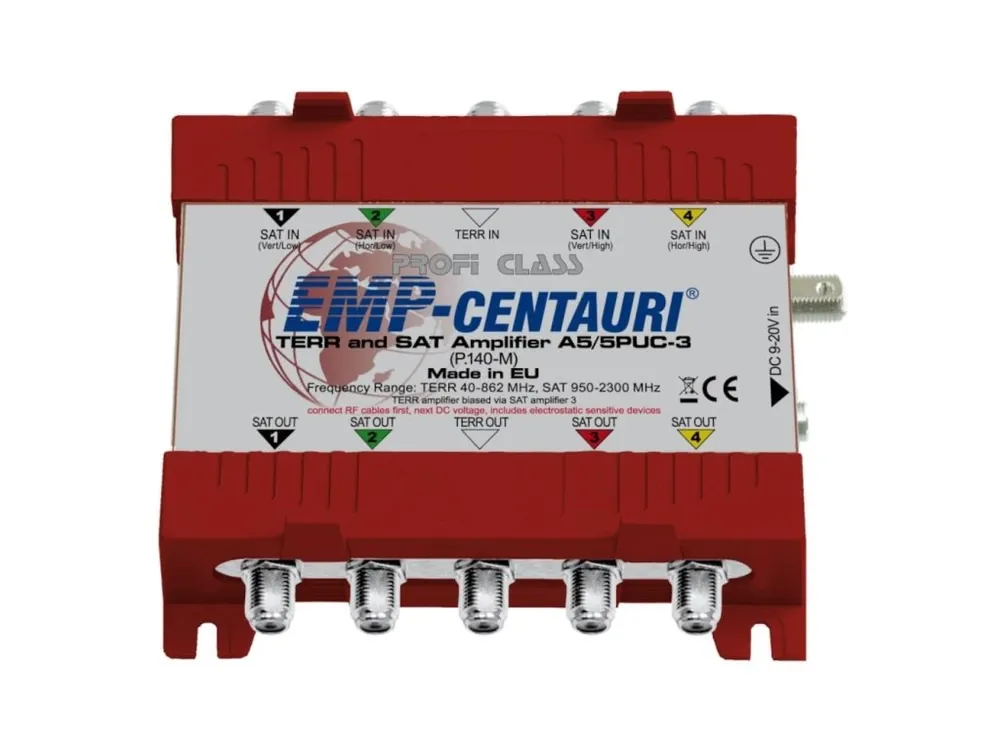

EMP zesilovač A5/5PUC-3 (P.140-M) Akce

EMP zesilovač A5/5PUC-3 (P.140-M) Akce

Původní cena byla: 700,00 Kč.Aktuální cena je: 280,00 Kč.

Doprava zdarma od 49,99 Kč Rychlé doručení po celé ČR
Bezpečná platba Šifrovaný a chráněný checkout
14 dní na vrácení Vrácení bez zbytečných komplikací
SKU: SK0030082 Kategorie: Štítek:

Popis

Detailní popis produktu

5in/5out kaskádní zesilovač s vysokou výstupní úrovní pro distribuci pozemních a satelitních signálů z 1 satelitní pozice (4 polarity).
Satelitní cesty vstup-výstup zesilovače jsou DC průchozí a napájí příslušné vnitřní zesilovače (napájecí napětí 12 až 18 V DC přichází ze satelitního vstupu multipřepínače nebo napájecí výhybky připojených k výstupům zesilovače). Pokud není na satelitním vstupu ani výstupu zesilovače přítomné DC napětí, může být zesilovač napájen z externího napájecího zdroje napětím 12-20V DC (doporučený napájecí zdroj PA12) přes napájecí konektor. Toto DC napětí se objeví na každém satelitním vstupu a výstupu zesilovače a může být použito pro napájení jiné jednotky v kaskádě nebo pro LNB.

Technické specifikace:

Parametr Podmínka Hodnota
Kmitočtový rozsah Sat. 950-2300 MHz
Terr. 40-862 MHz
Průchozí zisk Sat. 13 dB avg
Terr. 13 dB avg
Izolace páteřních vedení 25 dB avg
Maximální vstupní úroveň* Sat. 100 dBµV avg
Terr. 95 dBµV avg
Maximální výstupní úroveň* Sat. 113 dBµV avg
Terr. 108 dBµV avg
Příkon z koaxiálních kabelů nebo vstupu DC 5 x 70 mA (12 V)
Rozměry (d,š,v) 12.7 x 10.4 x 4.1 cm
Teplotní rozsah -30 ~ +70 °C

*Terr.: EN 50083-3/60dB IMA3 [dBµV]; SAT: EN 50083-3/35dB IMA3 [dBµV]

Příklady zapojení:

Příklad č. 1

Příklad č. 2

Příklad č. 3

Příklad č. 4
