Detailní popis produktu

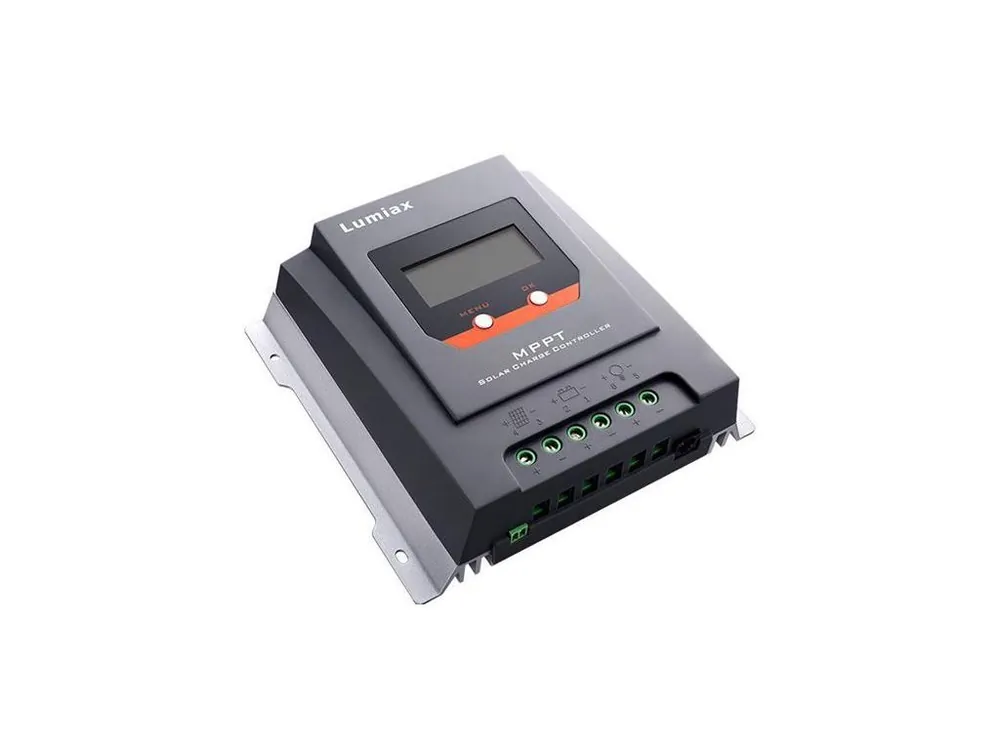

MPPT regulátor 30A pro všechny dostupné druhy baterií se systémovým napětím 12V nebo 24V a pro FV panely o max. výkonu 390W(12V) nebo 780W(24V) s max. vstupním napětím 55V a min.vstupním napětím o 1V vyšším, než nabíjecí napětí baterie. Je tedy vhodný i pro panely se systémovým napětím 12V, které při maximální zátěži generují 1618V. Tento regulátor pomocí vnitřního měniče upravuje V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimální pro nabíjení baterie. Dokáže využít energii ze solárních panelů lépe než regulátor PWM, který reguluje nabíjení pouze pulsním omezenímpřímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí aproud pro nabíjení baterie. Např 18V a 5A přemění na 14,5V/6,2A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhůmbaterií tak, aby bylo nabíjení co nejoptimálnější.
Technické parametry:
– systémové napětí 12 V nebo 24 V , použitelné baterie: Pb AGM, Pb AGM GEL, Pb liquid.
– pozornění: Pro LiFePO4 baterie nutno zakoupit G923A.
– max. výkon FV panelů: 390W (780W-24V) pro maximální využití regulátoru. Při použití výkonnějších panelu nebude plný výkon využitý, avšak funkce regulátoru zůstane zachována bez poškození.
– max. napětí FV panelu: 55V (-20°C), 50V(+25°C)
– min.napětí FV panelu při použití 12V baterie: 15,6Vověřeno vlastním měřením
– max. nabíjecí proud: 30 A
– vlastní spotřeba: <8mA(12V),<12mA(24V)
– 4 stupňové nabíjení-pouze pro Pb baterie (CC, CVboost, CVfloat, CV-equalize)
– CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
– CV-boost = nabíjení po dobu 12hod po dosažení svorkového napětí 1415V (nastavitelné)
– CV-equalize= nabíjení zvýšeným napětím pro promíchání tekutého elektrolytu-volitelné jen pro olověné baterie s tekutým elektrolytem
– CV-float = nabíjení udržovacím napětím 13,513,8V (nastavitelné)
– volba typu baterie: S tekutým dielektrikem, AGM, AGM GEL, LiFePO4
– LCD displej pro nastavení a sledování provozních parametrů
– teplotníkompenzace: 4,17mV/K na buňku při nabíjení boost+equal -3,33mV/K na buňku při nabíjení float (udržovací)
– krytí IP32
– RS485 interface
– provozní teplota: 25°C~55°C
– rozměry: 189 × 182 × 64 mm
– hmotnost: 1,3 kg
